D2000M多路信號采集系統允許接收來自危險區多路模擬信號或數字信號到同一個安全區網關系統.

網關D2050M 通過RS232或Modbus485與PC/PLC/DCS協議通信，允許最大的互操作性

系統特性

    ATEX 認證 BVS 06 ATEX 101 X (下載):
    網關: II (1)G [EEx ia] IIC
    現場單元: II (1)2G EEx ia IIC T4
    高密度，高達256個模擬量輸入(熱電偶、熱電阻、mV 來自 D2010M) 和高達128個數字量輸入(干接點 / 接近開關來自D2030M) 在同一個系統中(通過Modbus級聯多個網關可擴展到7936個輸入)
    輸入來自 0, 1, 2
    輸入傳感器: 2-3-4 線制熱電阻, Pt100, Pt50, Ni100, Cu100, Cu53, Cu50, Cu46, 熱電偶 A1, A2, A3, B, E, J, K, L, Lr, N, R, S, T, U.
    高可靠隔離(±200V 各通道之間), 提供對于干擾和接地回路的高可靠隔離
    本質安全適宜安裝于危險區1區或2區
    現場單元可以安裝在距離網關5Km遠的位置
    高精度18位A/D轉換器
    冗余通訊/供電線路
    通過計算機(RS232)和Modbus(RS485)組態
    輸入開關狀態經由繼電器(D2052M) or 晶體管(D2053M)中繼輸出
    降低現場電纜和安裝費用
    減少PLC-DCS I/O卡件的需求
    現場單元工作溫度: -40 to +60°C
    網關D2050M可通過防爆接線盒安裝于危險區1區
    AISI 316 不銹鋼接線盒用于安裝現場單元(系列 GM2300)

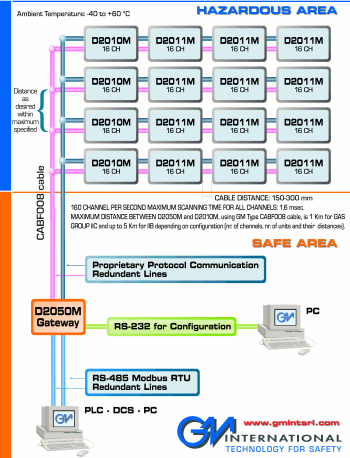

系統配置實例(布局)

    256 模擬量輸入
    64 模擬量輸入
    128 模擬量, 64 數字量輸入
    192 模擬量, 32 數字量輸入+ 32 中繼器輸出.
    128 數字量輸出, 128 中繼器輸出
